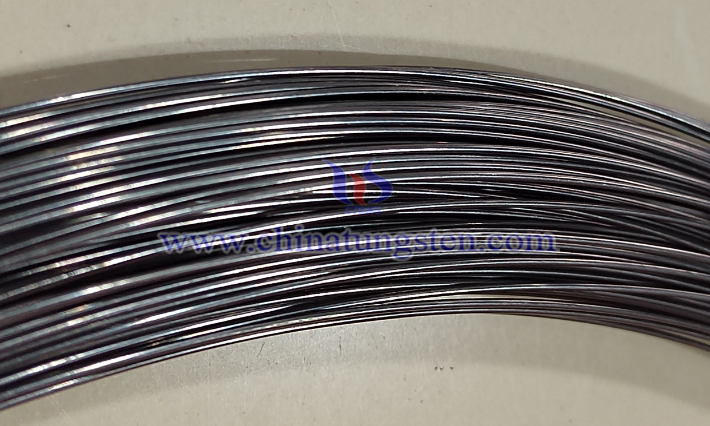

鎢絲在高溫爐中的耐用性主要取決於其材料特性、環(huán)境條件和使用方式。
1. 鎢絲的材料特性
高熔點(diǎn)：鎢的熔點(diǎn)約為3422°C，是所有金屬中最高的，因此鎢絲在高溫爐（通常2000-3000°C）中具有優(yōu)異的耐熱性。
抗氧化性差：鎢在高溫下容易與氧氣反應(yīng)生成揮發(fā)性的氧化物，導(dǎo)致快速腐蝕。因此，高溫爐通常需要真空或惰性氣體（如氬氣、氮?dú)猓┍Ｗo(hù)，以延長鎢絲壽命。
機(jī)械強(qiáng)度：鎢絲在高溫下仍保持較高強(qiáng)度，但長期高溫可能導(dǎo)致晶粒生長或再結(jié)晶，使其變脆，影響耐用性。
2. 影響耐用性的因素
溫度：溫度越高，鎢絲的蒸發(fā)速率越快，壽命縮短。例如，在3000°C以上，鎢絲的揮發(fā)損失顯著增加。
氣氛：（1）真空環(huán)境：減少氧化，延長壽命，但仍需注意鎢的蒸發(fā)。（2）惰性氣體：如氬氣可有效防止氧化，但氣體純度需高，微量氧氣或水蒸氣仍可能導(dǎo)致腐蝕。（3）氧化性氣氛：完全不適合，鎢絲會(huì)迅速失效。
電流和功率：鎢絲常用於電阻加熱，過高的電流密度可能導(dǎo)致局部過熱，加速材料劣化。
迴圈次數(shù)：頻繁的熱迴圈（開關(guān)爐）會(huì)引起熱應(yīng)力，導(dǎo)致鎢絲開裂或斷裂。
雜質(zhì)：鎢絲製造中的微量雜質(zhì)（如碳、氧）可能在高溫下引發(fā)化學(xué)反應(yīng)，降低耐用性。

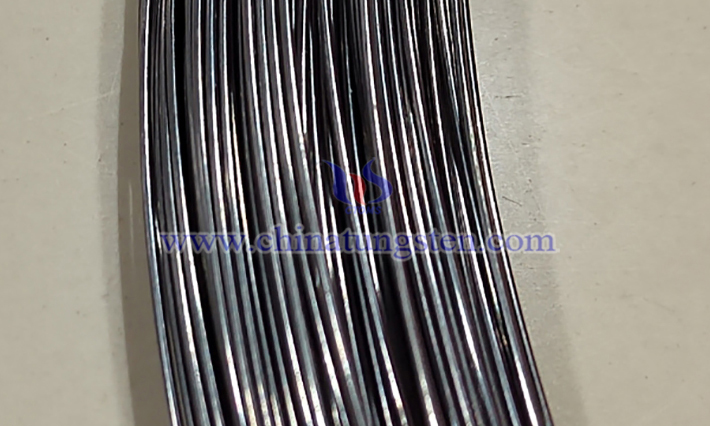

3. 耐用性優(yōu)化措施
保護(hù)氣氛：使用高純度惰性氣體或高真空環(huán)境以減少氧化和蒸發(fā)。
摻雜鎢絲：摻雜鉀、矽、鋁等的鎢絲（如W-Re或摻雜鎢絲）可提高抗再結(jié)晶能力和高溫強(qiáng)度，延長壽命。
控制溫度：避免長時(shí)間在接近熔點(diǎn)的溫度下運(yùn)行，建議工作溫度低於2800°C以減少蒸發(fā)。
表面塗層：在鎢絲表面施加抗氧化塗層（如陶瓷塗層）可提高耐用性，但需確保塗層與鎢的熱膨脹匹配。
設(shè)計(jì)優(yōu)化：合理設(shè)計(jì)鎢絲的直徑和長度，降低電流密度，減少局部過熱。
4. 實(shí)際壽命
鎢絲的壽命因應(yīng)用而異。在真空或惰性氣體保護(hù)的工業(yè)高溫爐中（如真空爐、石墨化爐），鎢絲可連續(xù)運(yùn)行數(shù)百至數(shù)千小時(shí)，具體取決於溫度和環(huán)境。
